EAN: 4008190014186

Bilder-Quelle: Netzwerkartikel.de

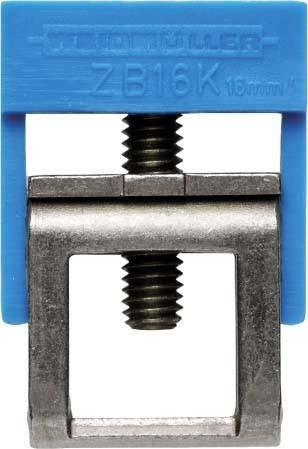

Weidmüller Weidmüller Zugbügel M4 16mm isoliert - Zugbgel bl L=19mm B=10mm ZB 16K BL - Zugbügel ZB 16K BL 0502880000 Technische DatenSammelschienendicke=3..3 mmSammelschienenbreite=10..10 mmGeeignet für=FlachschieneBreite der Klemme=10 mmMax. Leiterquerschnitt=16 mm²Geeignet für Rundleiteranschluss=jaGeeignet für Sektorleiteranschluss=neinGeeignet für Bandleiteranschluss=nein In Schaltanlagen und Steuerungen kann es erforderlich sein die N- und Schutzleiter an einer zentralen Stelle zusammenzuführen. Zu diesem Zweck sind Sammelschienen lieferbar auf denen sich eine Vielzahl von Leitungen bei geringem Platzbedarf anschliessen lassen (auf 1 m Schiene bis zu 70 Leiter). Die Leiter werden über ein Druckstück oder einen Zugbügel angeschlossen. Bei der erstgenannten Variante entfällt das Biegen von Ösen. Ein Führungslappen am Druckstück greift in die Sammelschiene ein und hält das Druckstück unverdrehbar fest. Die Zugbügel können auf der Sammelschiene verschoben und so der Gesamtverdrahtung in der Anlage angepasst werden. Die Sammelschiene kann ungelocht in beliebigen Längen verwendet werden. Die Befestigung erfolgt durch den Schienenhalter SH der sich bei längeren Schienen auch zwischen den Zugbügeln anordnen lässt. In Schaltanlagen und Steuerungen kann es erforderlich sein die N- und Schutzleiter an einer zentralen Stelle zusammenzufuehren. Zu diesem Zweck sind Sammelschienen lieferbar auf denen sich eine Vielzahl von Leitungen bei geringem Platzbedarf anschliessen lassen (auf 1 m Schiene bis zu 70 Leiter). Die Leiter werden ueber ein Druckstueck oder einen Zugbuegel angeschlossen. Bei der erstgenannten Variante entfaellt das Biegen von Oesen. Ein Fuehrungslappen am Druckstueck greift in die Sammelschiene ein und haelt das Druckstueck unverdrehbar fest. Die Zugbuegel koennen auf der Sammelschiene verschoben und so der Gesamtverdrahtung in der Anlage angepasst werden. Die Sammelschiene kann ungelocht in beliebigen Laengen verwendet werden. Die Befestigung erfolgt durch den Schienenhalte Weidmüller Weidmüller Zugbügel M4 16mm isoliert

Produktinformationen zuletzt aktualisiert am
09.08.2025 um 10:47 Uhr
