EAN: 4010312205433

Bilder-Quelle: www.reichelt.de

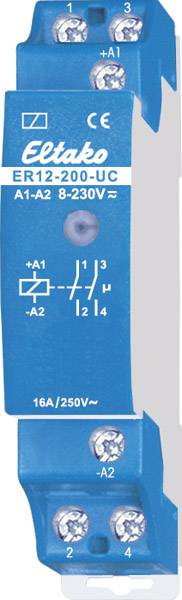

Eltako ER12-200 UC - Steuerrelais f.Reihen-EB 2S pot.frei 16A ER12-200-UC - Schaltrelais. 2 Schließer potenzialfrei 16A 250V AC Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-200-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Dieses elektronische Schaltgerät repräsentiert die neueste Generation: Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.Steuerrelais f.Reihen-EB ER12-200-UC 22200002 Technische DatenFunktion=teilelektronischMontageart=DIN-SchieneBreite in Teilungseinheiten=1Einbautiefe=58 mmAnzahl der Schließer=2Anzahl der Öffner=0Anzahl der Wechsler=0Steuerspannung 1=8..230 VSteuerspannungsart 1=AC DCFrequenz der Steuerspannung 1=50..50 HzBemessungsstrom=16 AVersorgungsspannung=250..250 VSpannungsart der Versorgungsspannung=ACMax. Glühlampenlast=2000 WMax. Leuchtstofflampenlast=1000 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=1000 VAMa Eltako ER12-200 UC

Produktinformationen zuletzt aktualisiert am
12.08.2025 um 21:10 Uhr
