EAN: 4711458120009

Bilder-Quelle: www.reichelt.de

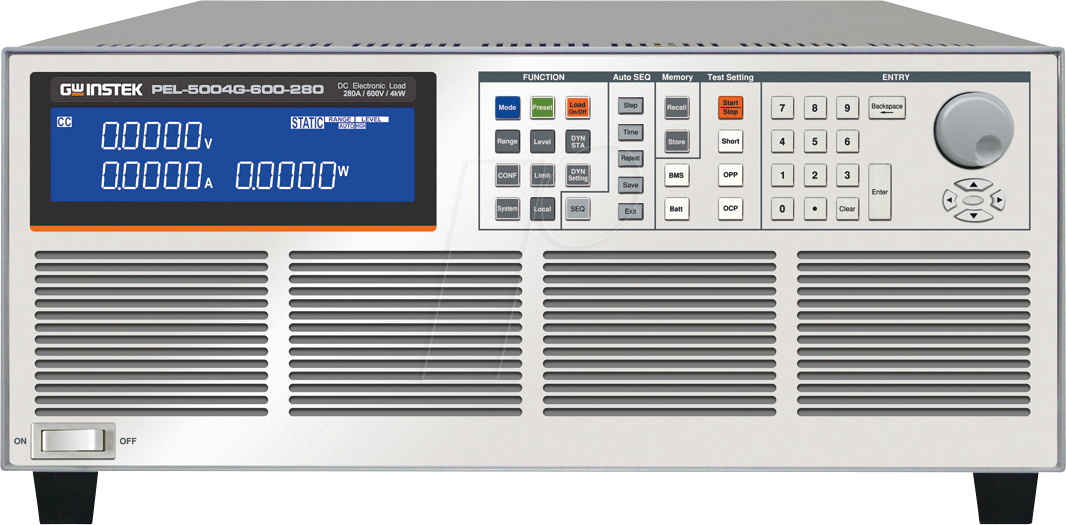

Die einkanalige elektronische Last der GW Instek PEL-5000G-Serie bietet 150-V- 600-V- 1200-V-Modelle mit einem Leistungsbereich von 4 bis 6 kW. PEL-5000G hat insgesamt 9 Modelle mit unterschiedlichen Kombinationen von Leistung Spannung und Stromstärke. Es kann die Spezifikationen von Batterien Ladegeräten Ladestationen für Elektrofahrzeuge und Batterien für Elektrofahrzeuge testen und überprüfen. PEL-5000G unterstützt Parallelschaltung für gleiche Spannungsspezifikationen und unterschiedliche Leistungsmodelle. PEL-5000G kann bis zu 8 parallel geschaltete Einheiten unterstützen um eine maximale Leistung von 48 kW bereitzustellen.Für das Szenario des Testens von Batterieladegeräten bietet PEL-5000G speziell vier Batterieentlademodi nämlich den Testmodus CV+Strombegrenzung den Testmodus CV+Leistungsbegrenzung den CC-Modus und den CP-Modus. Benutzer können je nach Testanforderungen einen geeigneten Testmodus auswählen.Für die Batterieentladefunktion können Benutzer die Entlade-Abschaltspannung Entladezeit oder Entladekapazität (Ah) im CC- oder CP-Modus einstellen um die Batterietestanforderungen zu erfüllen.Um die Verifizierungsanforderungen verschiedener DUTs zu erfüllen bietet PEL-5000G eine Vielzahl von Testfunktionen einen Stoßstrom-Testmodus automatisierte OCP- und OPP-Testfunktionen und 150 Parameterspeicherfunktionen. Das 1200-V-Modell von PEL-5000G bietet nicht nur die volle Leistungsabgabe bei 1000 V sondern auch 60 % Leistungsabgabe bei 1200 V was höher ist als die 50 % Leistungsabgabe anderer Hersteller ähnlicher elektronischer Lasten.Hochspannungsbatterien oder -ladegeräte die direkt an die elektronische Last angeschlossen sind können die elektronische Last beschädigen. PEL-5000G verfügt über einen integrierten langsamen Starter der nicht nur die Gleichstromlast schützt sondern dem Benutzer auch Installationskosten und Einstellzeit für die Messung bei 600-V- 1200-V-Modellen spart.Zu den von PEL-5000G unterstützten Kommunikationsschnittstellen gehören GPIB RS232 USB und LAN.Features5 digitale V A W-Messgeräte können gleichzeitig auf dem großen LCD-Display angezeigt werdenFlexible CC- CR- CV- CP- CV + CL- CV + PL- dynamische und Kurzschluss-BetriebsmodiNicht nur CC- CR- und CP-Modus haben Parallelbetriebsfunktionen sondern auch CV-Modus hat ParallelbetriebsfunktionenÜberspannungstestmodus für kapazitive Last für StromanstiegstransiententestSpannungsmesseranzeige kann als Polarität positiv (''+'') oder negativ (''-'') konfiguriert werdenMaster-Slave-Steuerung für bis zu 1 Master und 7 SlavesOptionale Schnittstelle: GPIB RS232 USB LANDie programmierbare Funktion des SEQ-Lastmodus ermöglicht ultraschnelle Schrittänderungen von 0 02 bis 999000 ms im CC- oder CP-ModusBietet Batterie-BMS-SchutztestfunktionOptionaler 9923-Laststromwellenformgenerator zur Simulation der tatsächlichen Entladestromwellenform der BatterieEingebaute Testmodi umfassen Batterieentladung BMS Kurzschluss OCP OPP-TestmodiDer Turbomodus hält bis zu 1 5-mal so viel Strom und Leistungselektroniklast innerhalb von 2 Sekunden aus am besten geeignet für BMS Kurzschluss OCP OPP-TestSchutz gegen V I W und °C

Produktinformationen zuletzt aktualisiert am
25.12.2025 um 16:56 Uhr

Produktzustand:

Verfügbarkeit:

Versandkosten:

Sonderpreis:
