EAN: 4010312315071

Bilder-Quelle: Netzwerkartikel.de

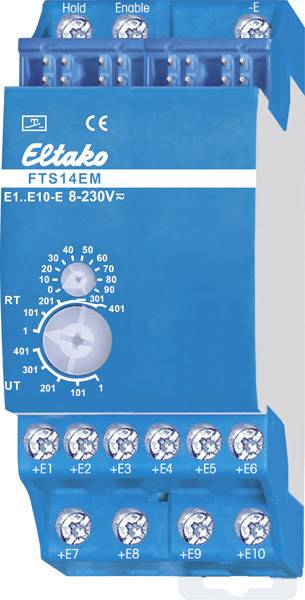

ELTAKO Taster-Eingabemodul f. RS485-Bus FTS14EM 30014060Eingabemodul für den Eltako-RS485-Bus 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0 1 Watt. Reiheneinbaugerat für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingange +E1..+E10 -E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230V UC. Die Steuereingänge können entweder für Taster (Auslieferzustand) Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Ab der Fertigungswoche 21 19 können die Signale der Steuereingänge invertiert werden. Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Jeder FTS14EM kann am unteren Drehschalter entweder auf UT (= Universaltaster) oder auf RT (= Richtungstaster) eingestellt werden. Steuereingange für Fenster-Türkontakte: Es werden Telegramme des Funk-Fenster-Türkontaktes FTK erzeugt (EEP D5-00-01). Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird wird das Telegramm Fenster geschlossen erzeugt. Wenn der Kontakt geöffnet wird wird das Telegramm Fenster offen erzeugt. Wie bei den Funksensoren FTK wird das Statustelegramm alle 15 Minuten wiederholt. Steuereingange für Bewegungsmelder: Es werden Telegramme des Funk-Bewegungs-Helligkeitssensors FBH erzeugt (EEP A5-08-01) wobei der Helligkeitswert immer 0 ist. Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird wird das Telegramm Bewegung erzeugt. Wenn der Kontakt geöffnet wird wird das Telegramm Keine Bewegung erzeugt. Wie bei den Funksensoren FBH wird das Statustelegramm alle 15 Minuten wiederholt. Jedes Telegramm eines Kontakteingangs muss mit einer Identifikationsnummer (ID) in einen oder mehrere Aktoren gemä� deren Bedienungsanleitung eingelernt werden. Der untere Drehschalter legt fest zu welcher Gruppe ein FTS14EM g ELTAKO f.RS485-Bus BR14 30014060 Eltako FTS14EM Taster-Eingabemodul f.RS485-Bus BR14 30014060 4010312315071

Produktinformationen zuletzt aktualisiert am
21.12.2025 um 20:40 Uhr

Produktzustand:

Verfügbarkeit:

Versandkosten:

Sonderpreis:
